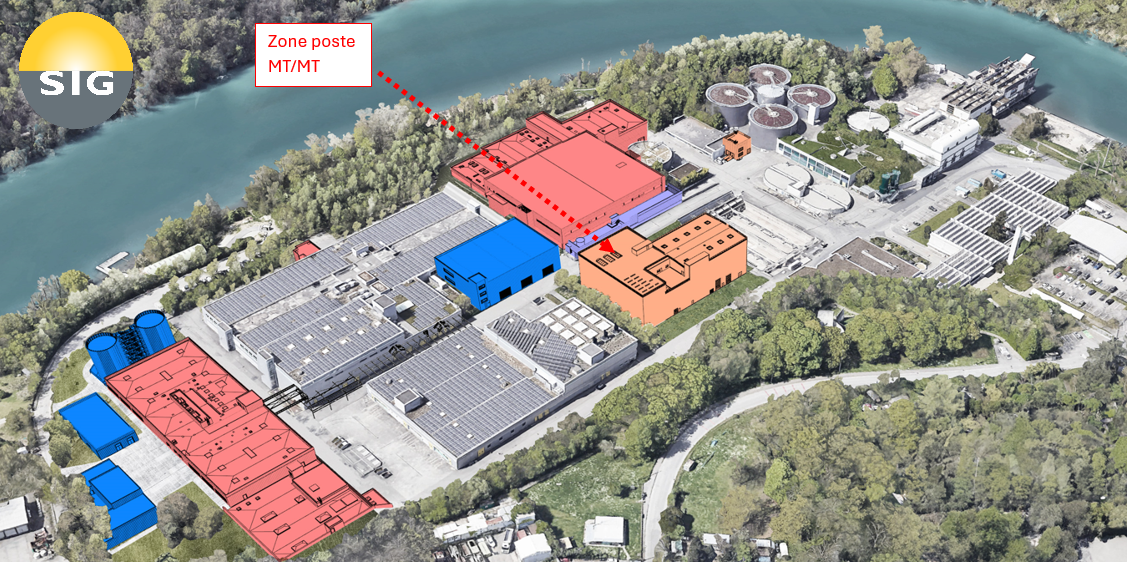

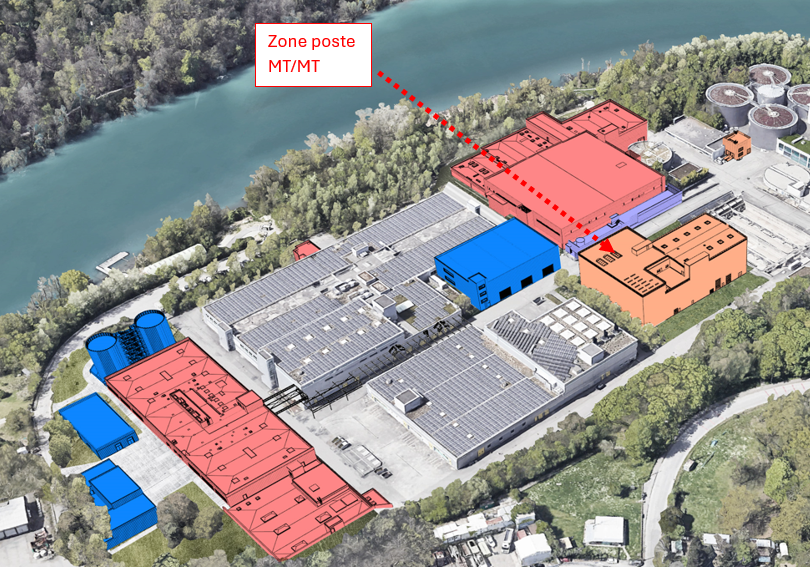

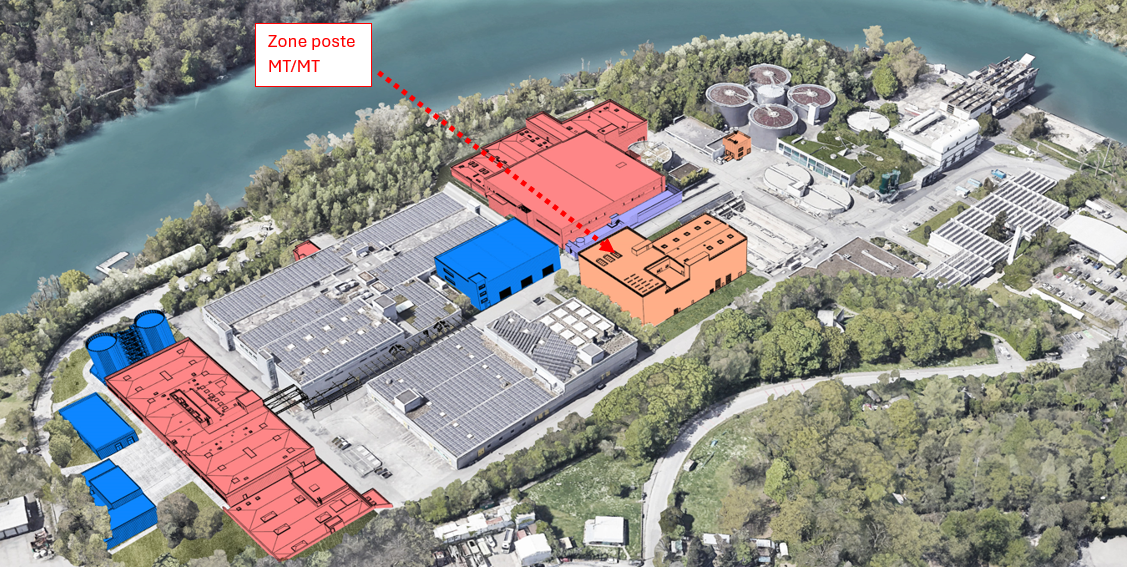

Station d’épuration d'Aïre – projet PAC 75MW
Phase SIA 3.2
Projet d’ouvrage électrotechnique MT/BT pour SIG
Projet multi-fluide de valorisation des chaleurs fatales du traitement des eaux usées du site
Budget 100 MCHF
Budget 100 MCHF
Prestations réalisées
- Dimensionnement et spécification du poste 18/10kV de distribution des PAC (12 MW électriques par PAC) (transformateurs, cellules de distribution primaire/secondaire, régime de neutre, compensation d’énergie réactive, système de mise à terre)
- Modélisation complète de l’installation électrique sur PowerFactory, calculs de courts-circuits, démarrages moteurs, bilans de puissance.
- Dimensionnement des auxiliaires BT du poste et établissement de la topologie de communication
- Conception de l’installation électrique BT 690 V du réseau de pompage auxiliaires des PAC (spécification des ensembles d’appareillages, liste des câbles, dimensionnement de la variation de vitesse, étude CEM), BT 400 V des installations du procédé selon schéma de principe hydraulique et intégration du système de contrôle commande.
- Responsable du lot électrotechnique du projet (suivi de projet, planification, stratégie d’appels d’offres, chiffrage, dessin 3D et coordination maquette)
GeniLac réseau urbain Plainpalais-Acacias-Vernets (PAV) Station d’échange 40MW
Phase SIA 3.2 à 5.3
Mandat électricité pour le procédé pour SIG Budget 14 MCHF
Prestations réalisées
- Responsable du lot électrotechnique du projet (suivi de projet, planification, établissement de la stratégie du lot électrotechnique, synergie avec autres lots métiers, chiffrage, dessin 3D et coordination maquette)
- SIA 3.2 : Conception, dimensionnement et choix de matériel pour la station de pompage (installation BT 400 V et 690V du système de pompage selon le schéma de principe hydraulique et l’analyse fonctionnelle + intégration des systèmes de contrôle commande) . Modélisation complète de l’installation électrique sur PowerFactory, calculs de courts-circuits, bilans de puissance, étude harmonique, étude de protection et de sélectivité, établissement du carnet de réglage.
- SIA 4.1 : Rédaction des soumissions pour l’exécution des travaux (installations électriques, tableaux) et la fourniture de matériel électrique (transformateurs, variateurs de vitesse, onduleurs, batterie).
- SIA 5 : Suivi des travaux de terres de fondation du bâtiment en interaction avec l’entreprise GC, suivi de travaux d’installation électrique, suivi de la schématique électrique, contrôle des tableaux chez le fournisseur (FAT), livraison/grutage sur site.

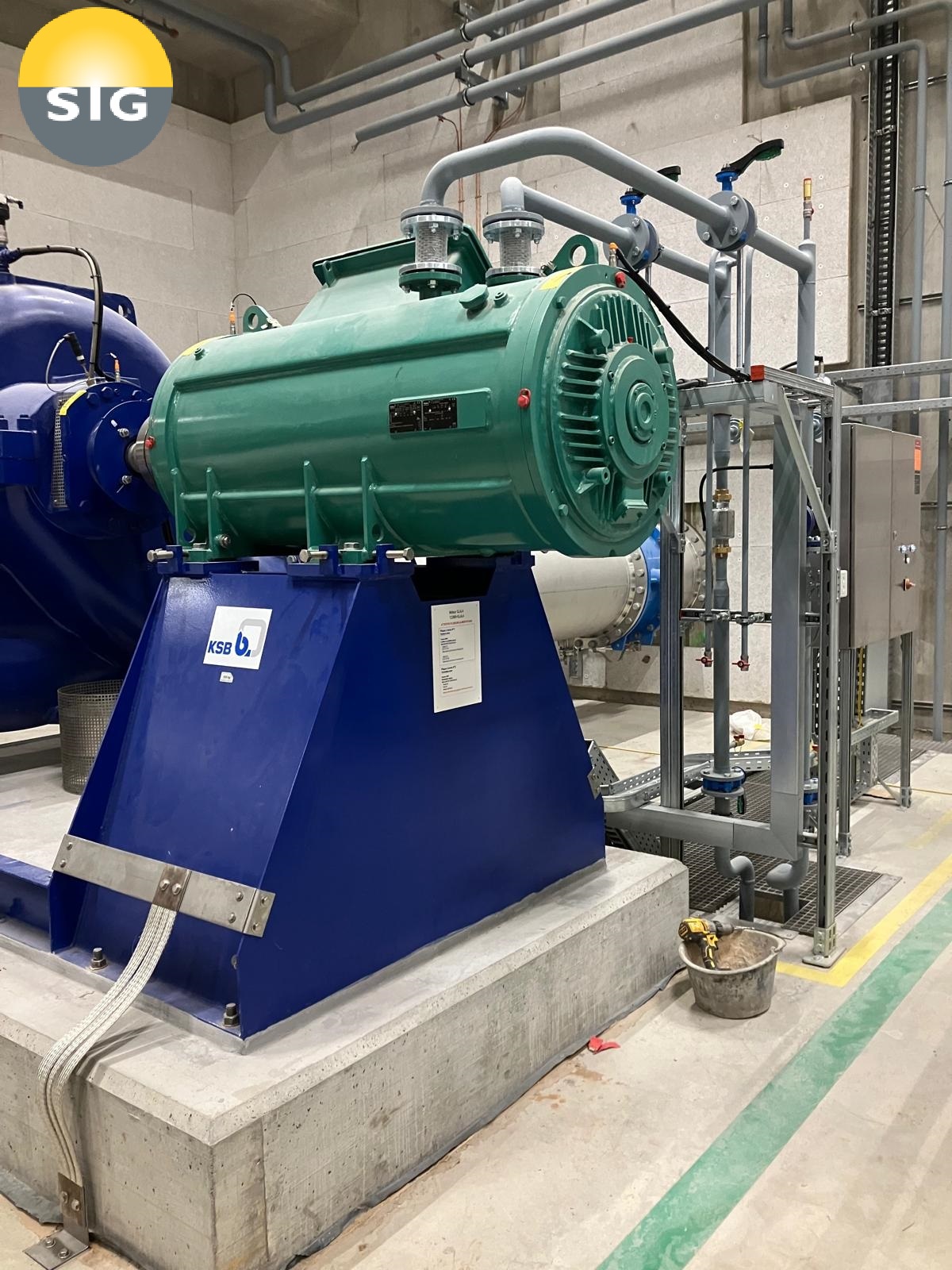

GeniLac - Station de pompage du Vengeron
Phase SIA 4.1 à 5.3
Ingénieur électricité de procédé pour SIG Budget 110 MCHF
Prestations réalisées
- Ingénieur électricien sous la responsabilité du chef de projet du lot électrotechnique
- SIA 4.1 : Rédaction des CTP dans le cadre de l’appel d’offres des transformateurs dodécaphasés pour l’alimentation 690V des variateurs de vitesse 12-pulse des pompes du réseau urbain GeniLac. Rédcation du cahier d’appel d’offres pour l’alimentation ondulée de l’ouvrage.
- SIA 5.1 :Modélisation de l’installation électrique 400 V du procédé sur ETAP, calculs de courts-circuits, bilans de puissance, étude harmonique, étude de protection et de sélectivité, établissement du carnet de réglage, établissement de la liste des câbles (selon NIBT). SIA 5.2 : Suivi des travaux d’installation électrique, suivi de la schématique électrique, suivi de fabrication des tableaux 400V et 690V chez le constructeur (FAT).
- SIA 5 : FAT des variateurs de vitesse 6-pulse, 12-pulse et des moteurs (800 kW/500kW/260kW) SIA 5.3 : Livraison, grutage sur site, mise sous tension des installations MT/BT, tests et mise en service des installations 400V et 690V
